Was messen wir beim Redoxpotential?
ORP bezeichnet die elektrische Potentialdifferenz zwischen einer geeigneten metallischen Messelektrode in der Probe und einer Referenzelektrode. Das Gerät zeigt sie üblicherweise in Millivolt, mV, an. Eine kombinierte ORP-Elektrode vereint beide Systeme in einem Körper.
Bei einem geeigneten einfachen Redoxsystem im Gleichgewicht lässt sich ein Potential dem betreffenden Redoxpaar zuordnen. Reale Wässer enthalten häufig mehrere elektroaktive Stoffe und erreichen nicht zwangsläufig Gleichgewicht mit der Oberfläche. Das beobachtete Signal kann ein Mischpotential sein; es ist keine selektive Konzentrationsmessung eines einzelnen Stoffes.
Die verwendete Referenz muss bekannt sein. Ein Messwert gegenüber der tatsächlich eingesetzten Referenzelektrode ist nicht automatisch Eh gegenüber der Standard-Wasserstoffelektrode. Eine Umrechnung benötigt deren Potential bei der betreffenden Temperatur und die passende Konvention. Vergleichen Sie Werte nur mit bekannten Referenzen und Messbedingungen.
Aufbau und Auswahl einer ORP-Elektrode
Die empfindliche Metalloberfläche besteht je nach Anwendung häufig aus Platin oder Gold. Metall, Körper, Referenz und Diaphragma müssen zum Medium passen. Die historische Abbildung im Ausgangstext zeigt eine ADWA AD3230 mit interner Referenz, Salzbrücke und Platinfläche. Diese Bauteile werden hier als lokalisierte Übersicht beschrieben.
| Bauteil | Aufgabe | Kontrolle |
|---|---|---|
| Metallische Messfläche | Kontakt mit elektroaktiven Bestandteilen der Probe. | Beläge und Verschmutzung können die Reaktion verändern. |
| Interne Referenzelektrode | Vergleichspotential für die Messung. | Typ, Zustand und Temperatur für vergleichbare Werte dokumentieren. |
| Elektrolyt und Salzbrücke beziehungsweise Diaphragma | Ionenverbindung zwischen Referenz und Probe. | Verstopfung oder Verunreinigung kann Drift verursachen. |
Wie bei pH gibt es kombinierte und getrennte Systeme. Ähnliche Bauformen bedeuten keine Austauschbarkeit. Eine pH-Elektrode erhält durch Umschalten des Geräts nicht automatisch eine geeignete ORP-Metallfläche.
ORP-Messgeräte
Einige tragbare pH-Messgeräte oder Tisch-pH-Messgeräte unterstützen zusätzlich mV. Prüfen Sie den tatsächlichen Messmodus, Anschluss und die kompatible ORP-Sonde anhand der konkreten Anleitung. Eine hochwertige pH-Gerätebezeichnung allein garantiert keine ORP-Funktion. Es gibt auch eigenständige ORP-Tester und Monitore.

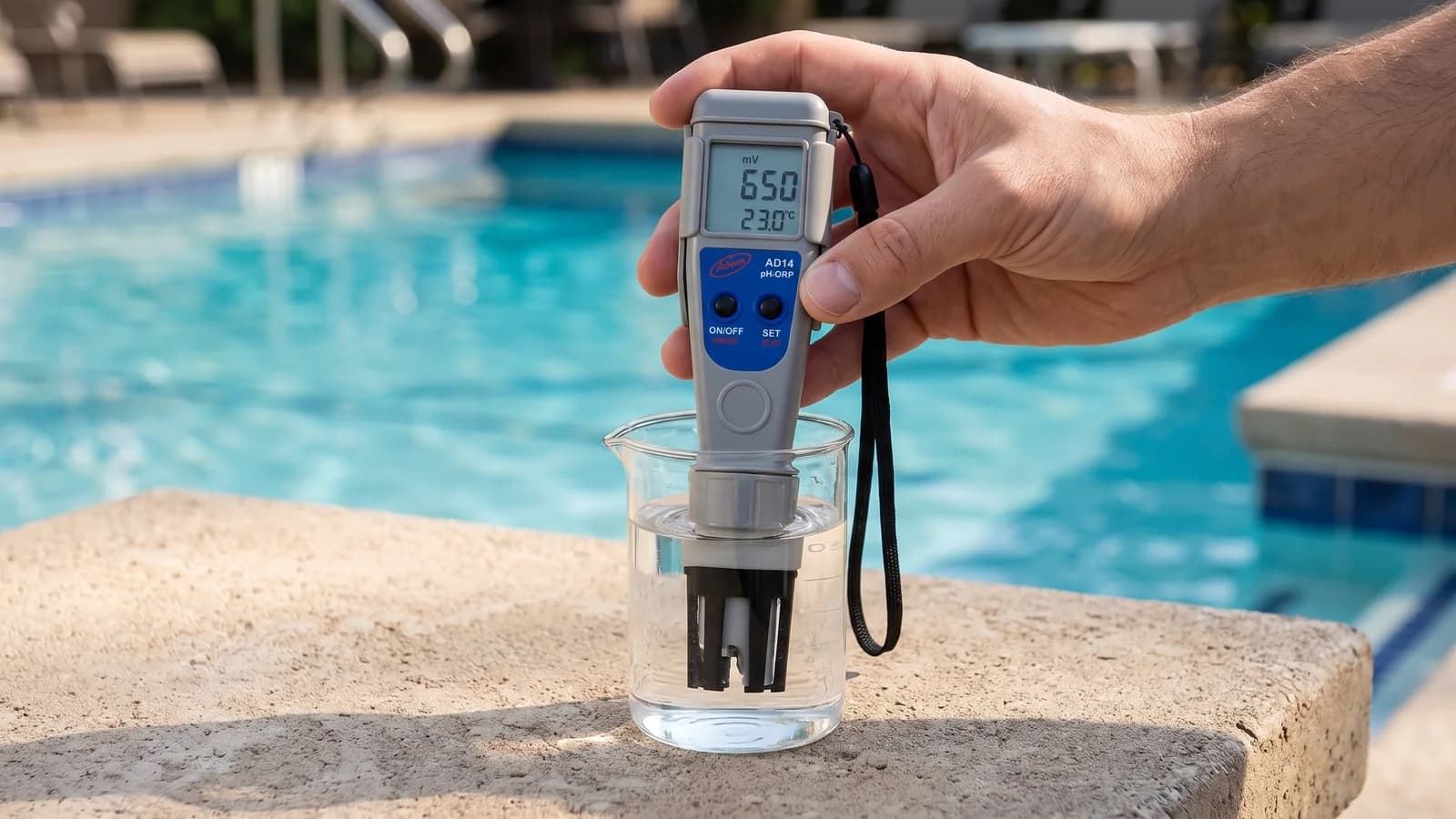

ADWA AD14 ist ein Handtester für pH, ORP und Temperatur. Nach Herstelleranleitung ist sein ORP-Bereich ab Werk kalibriert; eine Überprüfung mit geeignetem ORP-Kontrollstandard ist etwas anderes als seine pH-Kalibrierung. Die Temperaturanzeige bedeutet nicht, dass beliebige ORP-Proben automatisch auf einen gemeinsamen Temperaturwert umgerechnet werden.
Vergleichen Sie bei Hand-, tragbaren und Tischgeräten Messbereich, Auflösung, angegebene Genauigkeit, Referenz, Sondenanforderungen und Einsatzbedingungen. Wählen Sie nach dem Verfahren statt nach einer allgemeinen Geräteklasse.
Oxidation, Reduktion und Antioxidantien
Oxidation bezeichnet Elektronenabgabe, Reduktion Elektronenaufnahme. In einer vergleichbaren Reaktionsumgebung und auf derselben Referenzskala können positivere Potentiale oxidierendere Bedingungen beschreiben. Das Vorzeichen allein teilt Wässer nicht in gesund und ungesund oder sauber und verschmutzt ein.
Der Ausgangstext nennt Sauerstoff O₂, Ozon O₃, Fluor F₂, Chlor Cl₂, Brom Br₂, Kaliumpermanganat KMnO₄, Kaliumdichromat K₂Cr₂O₇ sowie Wasserstoffperoxid H₂O₂ und weitere Peroxide als Oxidationsmittel. Dies sind chemische Beispiele unter geeigneten Bedingungen, keine Anleitung zum Umgang oder zur Dosierung. Nicht jeder Oxidationsvorgang lässt sich pauschal als Bildung freier Radikale beschreiben.
Als reduzierende Stoffe kommen in geeigneten Reaktionen beispielsweise Alkali- und Erdalkalimetalle, andere Metalle, Wasserstoff und bestimmte organische Verbindungen vor. Zucker, Alkohole oder Vitamine können oxidiert werden, doch daraus folgt keine pauschale antioxidative Gesundheitswirkung jeder solchen Verbindung. Wirkung und Reaktionsrichtung hängen vom konkreten System ab.
ORP ist unspezifisch. Aus einer einzigen Zahl lassen sich nicht mehrere Oxidations- und Reduktionsmittel getrennt bestimmen. Sie misst auch keine Vitaminmenge, freie Radikale oder gesundheitliche Wirkung einer Speise.
Wo kann ORP hilfreich sein?
Potential und Reaktion können von pH, Temperatur, Aktivitäten beziehungsweise Zusammensetzung und Elektrodenzustand abhängen. Unter geprüften Bedingungen hilft ORP bei der Überwachung von Prozessen, ersetzt jedoch keine vollständige Analyse.
| Anwendung | Möglicher Nutzen | Interpretationsgrenze |
|---|---|---|
| Industrie | Verlauf eines validierten Oxidations- oder Reduktionsschritts verfolgen. | Die Konzentration von Chrom, Cyaniden oder anderen einzelnen Stoffen wird dadurch nicht selektiv gemessen. |
| Aquakultur und Aquarium | Zusätzliche Trendbeobachtung unter bekannten Bedingungen. | Sauerstoff, Stickstoffverbindungen und erforderliche weitere Prüfungen bleiben notwendig. |
| Pool | Ergänzende Betriebsinformation bei der Desinfektion. | Desinfektionsmittel und erforderliche hygienische Kriterien separat prüfen. |
| Wasseraufbereitung | Einen bestimmten geprüften Prozess kontrollieren. | Zielwerte und Maßnahmen gelten für den jeweiligen Betrieb, nicht für jedes Wasser. |
Poolwasser: ORP ist keine Chlorkonzentration
Bei chlorhaltiger Desinfektion zählen nicht nur die Zugabemenge, sondern wirksame Formen, pH, Temperatur, Wasserbelastung, gegebenenfalls Stabilisator und Einwirkzeit. pH und ORP können Zusammenhänge zeigen. Freies und bei Bedarf gesamtes Chlor müssen dennoch mit einer geeigneten Methode geprüft werden.
Die historische Ausgangstabelle ordnet ORP folgenden E.-coli-Zeiten zu. Ihre Versuchsbedingungen und eine belastbare allgemeine Übertragbarkeit sind hier nicht nachgewiesen. Die Zahlen sind zur Einordnung des Ausgangsmaterials erhalten und keine Betriebs- oder Sicherheitsvorgabe.
| ORP im Ausgangstext | Historische Zeitangabe | Einordnung |
|---|---|---|
| 650 mV | 0 Sekunden | Keine universelle Zusage sofortiger Inaktivierung. |
| 600 mV | 10 Sekunden | Nicht ohne nachgewiesene Versuchsbedingungen übertragbar. |
| 550 mV | 100 Sekunden | Organismus, Desinfektionsmittel und Kontaktzeit berücksichtigen. |
| 500 mV | 1 Stunde | Kein allgemeiner Zeitplan für jeden Pool. |
| 450 mV | Keine bakterizide Wirkung | Auch diese pauschale Aussage ist kein universelles Urteil über eine Probe. |
650 mV allein beweist keine sofortige Abtötung aller Bakterien. Eine Tabellenzahl bestätigt weder hygienische Sicherheit noch ausreichende Desinfektionsmittelkonzentration. Beachten Sie die Anforderungen Ihres Betriebs und die separat gemessenen Parameter.
Das ursprüngliche Chlor-pH-ORP-Diagramm nennt CHEMTROL 1996 und die Bedingungen 25 °C, Alkalinität 100 ppm, TDS 500 ppm. Es zeigt pH 6,5–8,5, ORP 550–900 mV sowie Chlorlinien 0,2;0,6;1,0;2;3;5;7 und 10 ppm. Diese Bedingungen und Linien machen daraus keine universelle Umrechnungsskala. Andere Wasserzusammensetzung, Temperatur oder Referenz können den Zusammenhang verändern.
Hach erläutert, dass eine Zuordnung unter kontrollierten Bedingungen möglich sein kann, ORP aber nicht selektiv auf Chlor reagiert. Prüfen Sie die Konzentration mit einer geeigneten chemischen Analyse statt aus einem allgemeinen Diagramm einen Dosierwert abzulesen.
Ozon bei der Wasseraufbereitung
Ozon ist ein starkes Oxidationsmittel, das in dafür ausgelegten Anlagen zur Behandlung von Wasser, Abwasser und technologischen Strömen eingesetzt wird. Die im Ausgangstext genannte 600–3000-fache Wirkung gegenüber Chlor ist keine allgemeine Zusage. Wirksamkeit hängt unter anderem von Organismus, Konzentration, Kontaktzeit und Wasserbedingungen ab.
Oxidation kann bestimmte organische Stoffe, Geruchsbestandteile oder oxidierbare anorganische Stoffe verändern. Ob dadurch filtrierbare Partikel entstehen und ob Rückspülen geeignet ist, hängt vom Stoff und Anlagenprozess ab. Ozon zerstört nicht automatisch jeden Mikroorganismus oder jedes gelöste Mineral vollständig. Auch eine pauschale Aussage über fehlende Resistenz ersetzt keine Wirksamkeitsprüfung.
Die Anwendungen im Ausgangstext umfassen Wasser- und Abwasserbehandlung, Prozesse in der Lebensmitteltechnik, chemische Oxidation und Trinkwasseraufbereitung. Jede braucht einen geeigneten technischen und hygienischen Nachweis. Ozon ersetzt nicht in jedem System automatisch jede weitere Desinfektionsstufe.
Die historische Ozongrafik zeigt 0–0,5 mg/l auf der Konzentrationsachse und ungefähr 200–1000 mV auf der ORP-Achse. Die rechte Achse trägt die historische Beschriftung „Anzahl coliformer Bakterien ×100/ml“ und zeigt 300, 36, 3 und 0. Die genaue Bedeutung dieser Einheitenbeschriftung ist im Ausgangsmaterial nicht eindeutig dokumentiert. Ohne dokumentierte Versuchsbedingungen kann daraus weder eine allgemeine Konzentrationsmessung noch Keimfreiheit abgeleitet werden.
Auch die vier ursprünglichen Anwendungsbereiche werden hier als historische Quellangaben dokumentiert. Sie sind keine bestätigten Dosierziele, keine sicheren Konzentrationsgrenzen und keine allgemeine mV-ppm-Umrechnung.
| Historische Anwendung | ORP-Angabe im Ausgangstext | Ozonangabe im Ausgangstext |
|---|---|---|
| Aquakultur und Kühltürme | 200–400 mV | <0,06 ppm |
| Schwimmbäder | 500–600 mV | <0,15 ppm |
| Wasserdesinfektion | 600–800 mV | <0,4 ppm |
| Als „Keimfreimachung“ bezeichnet | Über 800 mV | >0,4 ppm |
ORP kann einen validierten Prozess begleiten, misst aber nicht unmittelbar die Ozonkonzentration. Die EPA beschreibt für Abwasser die Bedeutung von Konzentration, Kontaktzeit, Durchmischung und anlagenspezifischer Prüfung. Dieser historische US-Abwasserkontext ist keine lokale Pool- oder Trinkwasservorschrift.
Ozonanlagen benötigen fachgerechte Planung und Betrieb mit Expositions- und gegebenenfalls Nebenproduktkontrolle. Eine ORP-Zahl ersetzt diese Prüfungen nicht. Die historischen Tabellen sind keine Anleitung zur häuslichen Ozonzugabe.
Wasserstabilität und Potential-pH-Diagramm
Bei Elektrolyse können unter geeigneten Bedingungen an der Kathode Wasserstoff und an der Anode Sauerstoff entstehen. Ein Potential-pH-Diagramm beschreibt thermodynamische Gleichgewichtsbereiche unter festgelegten Bedingungen. Es ist keine universelle Vorhersage der Geschwindigkeit oder der tatsächlichen Reaktionen jeder Wasserprobe.
Der häufig genannte Abstand von ungefähr 1,23 V betrifft die reversible Wasserspaltung unter Standardbedingungen. Eine praktisch betriebene Zelle benötigt zudem die jeweiligen Überspannungen und Spannungsverluste. Dieser Wert ist weder eine universelle praktische Einschaltgrenze noch ein allgemeines Stabilitätsband auf dem Display eines Hand-ORP-Testers.
Die Originalgrafik beschriftet die Potentialachse gegenüber NHE und die pH-Achse 0–14. Ihre idealisierten Grenzwerte sind unten 0 V bei pH 0 und −0,829 V bei pH 14, oben 1,229 V beziehungsweise 0,401 V. Beide Linien haben ungefähr −59,2 mV je pH-Einheit. Diese Modellzahlen erfordern die angegebene Wasserstoff-Referenzskala und geeignete Temperatur- und Aktivitätsbedingungen.
| Modelllinie der Originalgrafik | pH 0 | pH 14 |
|---|---|---|
| Wasserstoffgrenze, gegenüber NHE | 0 V | −0,829 V |
| Sauerstoffgrenze, gegenüber NHE | 1,229 V | 0,401 V |
Die rote Mittellinie des Ausgangsbilds teilt die Zeichnung in „oxidiert“ und „reduziert“. Sie ist keine allgemeine Gesundheits- oder Wasserqualitätsgrenze. Ein Messwert gegenüber einer anderen Referenzelektrode darf nicht ohne passende Umrechnung direkt in diese NHE-Grafik eingesetzt werden.
pH beschreibt Säure-Basen-Verhältnisse. Unterhalb des temperaturabhängigen neutralen Punkts ist eine Lösung sauer, oberhalb basisch; etwa 25 °C entsprechen ungefähr pH 7. ORP und pH liefern unterschiedliche Informationen und bilden zusammen noch keine vollständige Wasseranalyse.
Getränke und Gesundheitsbehauptungen
Kohlendioxid kann den pH von Wasser senken. Wasserstoff, Sauerstoff und weitere Bestandteile können unter bestimmten Bedingungen die ORP-Messung beeinflussen. Aus den Bezeichnungen kohlensäurehaltig, alkalisch, wasserstoffhaltig oder sauerstoffangereichert lassen sich genaue Werte jedoch nicht ohne weitere Daten ableiten.
Die Beispiele im Ausgangstext – kohlensäurehaltiges Wasser unter pH 7, durch bestimmte Geräte erzeugtes wasserstoffhaltiges Wasser um pH 9 sowie sauerstoffangereichertes alkalisches Wasser – sind keine unveränderlichen Eigenschaften jeder solchen Produktgruppe. Zusammensetzung, Herstellung, Temperatur und Messsystem sind zu berücksichtigen.
Niedrigeres ORP oder höherer pH beweist allein keinen gesundheitlichen Nutzen, keine Trinkbarkeit und keine Abwesenheit von Schadstoffen. Bewerten Sie Lebensmittel und Getränke mit geeigneten chemischen und mikrobiologischen Untersuchungen. Ein einzelner Elektrodenwert ist keine Rangliste gesunder Ernährung.
Messung und Ergebnis nachvollziehbar machen
- Wählen Sie Elektrode und Verfahren passend zur Probe.
- Prüfen Sie Zustand und Reaktion mit einer geeigneten ORP-Referenzlösung nach Herstelleranleitung; beachten Sie Referenzskala und Temperatur.
- Nehmen Sie eine repräsentative Probe und begrenzen Sie unerwünschte Änderungen während der Entnahme.
- Warten Sie nach dem Verfahren auf die erforderliche Ablesebedingung. Notieren Sie mV, pH, Temperatur, Referenz und Messumstände.
- Bewerten Sie Trends zusammen mit separat erforderlichen Analysen. Reinigen und lagern Sie die Sonde nach ihrer Anleitung.
Technische Quellen
Hach: Grenzen der ORP-Chlor-Zuordnung. CDC: pH und Desinfektionsmittel separat prüfen. EPA: Ozon bei der Abwasserdesinfektion. ADWA: Anleitung AD14. Caltech: Grundlagen der Wasserelektrolyse.
