Die Qualität einer pH-Messung im Labor hängt nicht allein von der Zahl der angezeigten Dezimalstellen ab. Gerät, Elektrode, Referenzlösungen, Temperatur und Probenbehandlung bilden gemeinsam ein Messsystem. Ein Präzisionsgerät ist dann sinnvoll, wenn Sie zugleich festlegen, wie Sie das Ergebnis prüfen und dokumentieren.
Dieser Artikel hilft bei der Planung des Messablaufs. Wenn Sie hauptsächlich zwischen Modellen wählen möchten, bietet der Vergleich der ADWA Geräte unmittelbare Orientierung.
Die Anforderungen aus der Aufgabe ableiten
„Laborgenauigkeit“ ist allein keine zahlenmäßige Anforderung. Legen Sie zuerst fest, welche Probe Sie bei welcher Temperatur messen, welche Abweichung vertretbar ist und welche Entscheidung aus dem Ergebnis folgt. Bei geregelten Untersuchungen sind die angewandte Methode und das eigene Laborverfahren maßgeblich.
pH ist logarithmisch. Eine ganze pH-Einheit entspricht einem zehnfachen Verhältnis der Wasserstoffionenaktivität; bei 0,1 pH beträgt das Verhältnis 100,1, also ungefähr 1,26. Daraus folgt nicht automatisch derselbe Effekt auf Produktqualität oder Wirtschaftlichkeit. Das bestimmt der jeweilige Prozess. Auch die pH-Erläuterung der USGS beschreibt die logarithmische Skala.
Auflösung, angegebene Genauigkeit und Wiederholbarkeit
| Begriff | Was sollten Sie prüfen? |
|---|---|
| Auflösung | In welchen kleinen Schritten zeigt das Gerät Werte an? Mehr Ziffern beweisen allein keine Messqualität. |
| Angegebene Genauigkeit | Unter welchen Bedingungen nennt der Hersteller den Gerätefehler? Prüfen Sie auch Temperatur und Messmodus. |
| Wiederholbarkeit | Wie gut stimmen wiederholte Ergebnisse bei derselben Vorgehensweise und denselben festgelegten Bedingungen überein? |
| Unsicherheit der gesamten Messung | Welche Beiträge liefern Gerät, Referenzlösung, Probenahme und die weiteren Verfahrensschritte? |
Ein Gerät kann immer denselben Wert anzeigen und dabei systematisch vom Referenzwert abweichen. Wiederholung ersetzt daher keine Kontrolle mit geeigneter bekannter Lösung. Ebenso beweist eine erfolgreiche Kalibrierung allein nicht die Eignung für jede mögliche Probe.
Probe und Elektrode aufeinander abstimmen
Erfassen Sie Probeneigenschaften, die den Ablauf beeinflussen können: Leitfähigkeit, Viskosität, Schwebstoffe, Protein- oder Fettgehalt, Temperatur und Probenvolumen. Bei der Elektrodenwahl zählen neben dem Messglas auch Referenzsystem und Flüssigkeitsverbindung beziehungsweise Diaphragma.
Eine langsamere Reaktion bei sehr geringer Leitfähigkeit lässt sich nicht unbedingt durch ein Grundgerät mit mehr Dezimalstellen beheben. Prüfen Sie, ob die Elektrode zum Medium passt. Der Leitfaden von Hanna Instruments behandelt die Rolle der Probe und des Diaphragmas.
Kalibrierung und Kontrolle planen
Passen Sie Kalibrierpunkte an den erwarteten Bereich und die Gerätefunktionen an. Neben dem Nennwert der Referenzlösung sind Temperaturdaten, Verwendbarkeit und Dokumentation wichtig. Trennen Sie Kalibrierportionen vom verbleibenden Vorrat in der Flasche.
Legen Sie die Akzeptanzbedingung für die Kontrolle vor der Messung fest. Wählen Sie keine Toleranz erst nach dem Ergebnis. Zeigt das Gerät Steigung oder Offset, beurteilen Sie diese anhand seiner Anleitung und der Messmethode. Eine allgemeine Prozentgrenze für sämtliche Aufgaben kann irreführen.
Der Pufferleitfaden behandelt Punktwahl, temperaturabhängige Werte und Kontrollmessung getrennt.
Was leistet ATC?
Die automatische Temperaturkompensation berücksichtigt die temperaturabhängige Elektrodenantwort. Der tatsächliche pH der Probe kann sich dennoch mit der Temperatur ändern. ATC rechnet den pH einer beliebigen Probe bei beliebiger Temperatur nicht allgemein auf ein Ergebnis bei 25 °C um.
Benötigen Sie ein Ergebnis bei festgelegter Temperatur, stellen Sie die Probentemperatur nach der angewandten Methode sicher. Notieren Sie Temperatur und Ergebnis gemeinsam. Die technische Erläuterung von Thermo Fisher beschreibt Möglichkeiten und Grenzen von ATC.
Was gehört ins Messprotokoll?
- Probenkennung sowie Zeitpunkt von Probenahme und Messung.
- Kennungen von Gerät und Elektrode.
- Identifikation der Puffer, Nennwerte und erforderliche Chargendaten.
- Ergebnisse von Kalibrierung, Kontrolle und Messung einschließlich Temperatur.
- Angewandte Probenbehandlung, Durchmischung und Ableseverfahren.
- Abweichungen, Auffälligkeiten, Wartung und anschließende Kontrollen.
Das Protokoll soll bei abweichenden Ergebnissen die Bedingungen nachvollziehbar machen. Welche Daten genau nötig sind, hängt vom Verfahren ab. Diese Liste ist ein Ausgangspunkt, keine vollständige Anforderungsliste einer bestimmten Norm.

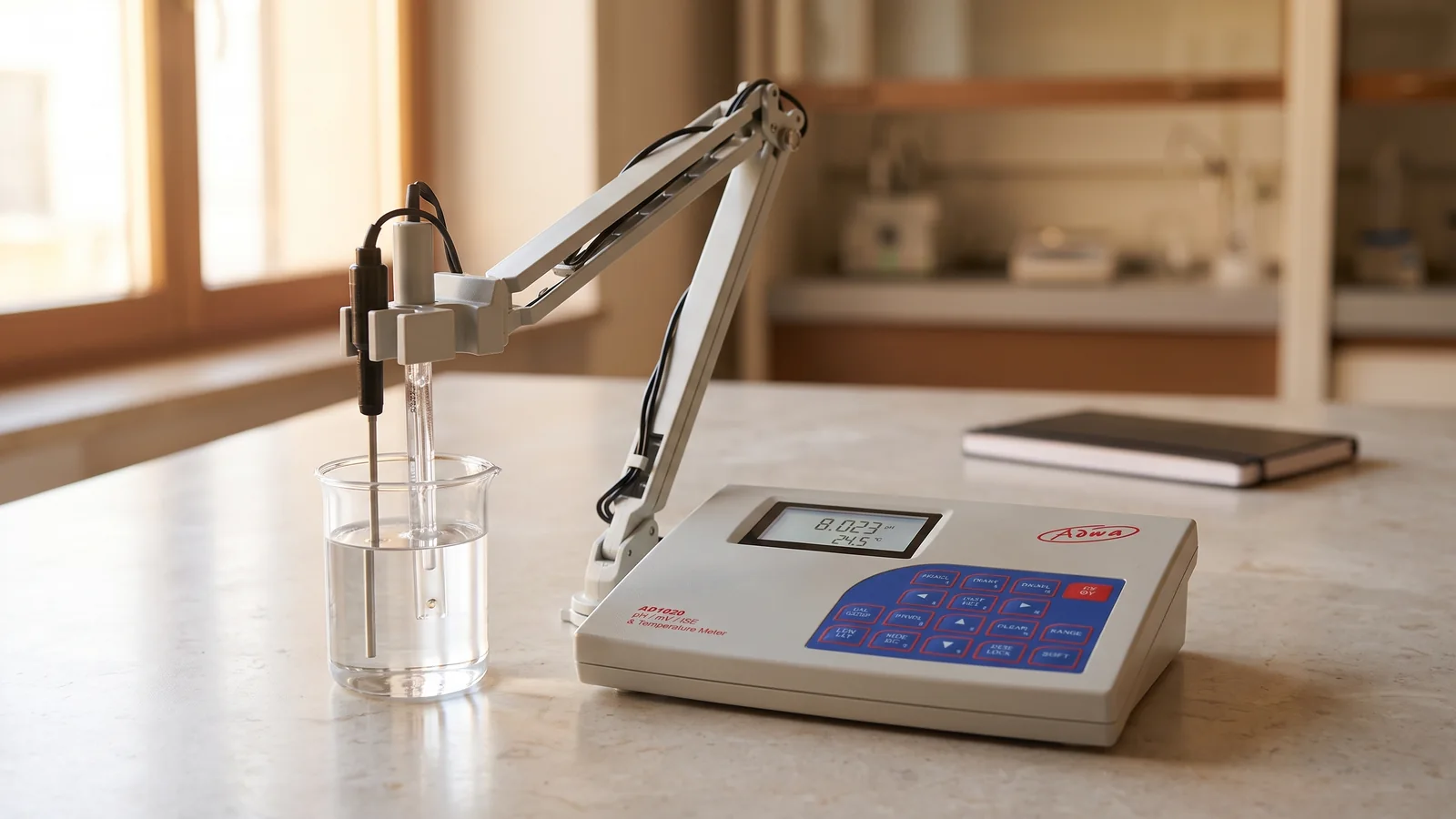

Wann ist ein Tischgerät sinnvoll?
Bei vielen aufeinanderfolgenden Proben beeinflussen Elektrodenhalter, Displayposition und Datenverwaltung die tägliche Arbeit erheblich. ADWA AD1020 bietet beispielsweise Mehrpunktkalibrierung und mehrere Messmodi. Prüfen Sie Einzelheiten in der Herstelleranleitung. Auch dieses Gerät ersetzt weder eine geeignete Elektrode noch das festgelegte Kontrollverfahren.
Ein nachvollziehbares pH-Messverfahren aufbauen
Ein Präzisions-pH-Messgerät benötigt zuerst einen nachvollziehbaren Messplan. Nicht jede Aufgabe braucht ein langes Dokument, aber grundlegende Entscheidungen sollten vorab feststehen: Was gilt als Probe? Wann wird gemessen? Welche Vorbereitung ist zulässig? Wann ist das Ergebnis ablesbar? Zwei Mitarbeitende sollten darauf dieselben Antworten geben können.
Eine einfache Struktur kann aus Probenidentifikation, Gerätekontrolle, Puffervorbereitung, Kalibrierung, Kontrollmessung, Probenmessung, Abschlusskontrolle und Dokumentation bestehen. Passen Sie Einzelheiten an die Anforderungen an. Wird ein Schritt ausgelassen oder anders durchgeführt, halten Sie dies fest, damit es später bei der Interpretation sichtbar bleibt.
Konsequente Methoden sind besonders bei mehreren Geräten oder Anwendern wichtig. Stimmen Sie Probenahme, Temperatur, Rühren und Ablesen ab, bevor Sie Geräteunterschiede untersuchen. Sonst vergleicht die Messung gleichzeitig Geräte und unterschiedliche Arbeitsweisen; die Ursache einer Abweichung bleibt schwer erkennbar.
Grenzen der Probenahme: Was stellt die Anzeige dar?
Das Gerät informiert über den Zustand der Probe in der Umgebung der Elektrode. Repräsentiert eine kleine entnommene Portion nicht den ganzen Behälter, macht eine feine Anzeige sie nicht repräsentativ. Bei Schichtung, Sedimentation oder laufender Veränderung gehören Ort und Zeit der Entnahme daher zum Ergebnis.
Notieren Sie bei eingegangenen Laborproben die Zeit seit der Entnahme, die Lagerung und jede Vorbereitung. Nicht jede Probe behält beim Transport oder Warten ihren pH unverändert. Soll ein bestimmter Prozesszustand beschrieben werden, muss die Probenbehandlung diesen nach der Methode repräsentieren.
Filtration, Verdünnung und Homogenisierung sind nicht bloß Komfortschritte. Sie können verändern, was Sie tatsächlich messen. Sie sind dann richtig, wenn sie zur Methode gehören und das Ergebnis entsprechend interpretiert wird. Verändern Sie eine schwierige Probe nicht spontan, nur damit das Display schneller stabil wird.
Referenzlösungen: Mehr als der Etikettwert zählt
Prüfen Sie bei Kalibrierlösungen neben dem Nenn-pH die Temperaturtabelle, Verwendbarkeit und verfügbare Chargendokumentation. Bei dokumentierten Laboraufgaben bestimmt das Qualitätssystem die erforderliche Rückführbarkeit und die Nachweise. Nicht jede allgemein verwendbare Lösung hat für jede Untersuchung ausreichende Dokumentation.
Behandeln Sie Vorratsflasche und ausgegossene Arbeitsportion getrennt. Verwenden Sie ein sauberes Gefäß und gießen Sie gebrauchte Lösung nicht zurück. Kennzeichnen Sie die Gefäße eindeutig. Bei mehreren farblosen Flüssigkeiten kann die Erinnerung an ihre Reihenfolge leicht zur Fehlerquelle werden.
Verwenden Sie den Referenzwert für die tatsächliche Temperatur anhand der Herstellerdaten. Ein Etikettwert bei 25 °C bleibt bei anderen Temperaturen nicht zwangsläufig unverändert. Prüfen Sie bei automatischer Erkennung auch die Übereinstimmung zwischen unterstütztem Puffersatz und tatsächlich verwendeter Lösung.
Eine getrennte frische Portion für die Kontrolle nach der Kalibrierung kann Verunreinigung durch das benutzte Gefäß begrenzen. Eine neue Portion aus derselben Flasche schließt aber einen Fehler des ganzen Vorrats nicht aus. Verlangt die Aufgabe eine unabhängige Referenzkontrolle, wählen Sie Lösung und Dokumentation nach der Methode.
Kalibrierung und Messergebnis getrennt akzeptieren
Eine Kalibrieranzeige bedeutet, dass der Gerätealgorithmus den Vorgang akzeptiert hat. Das ist hilfreich, erfüllt aber nicht automatisch sämtliche Akzeptanzanforderungen des Labors. Kontrollwert, Elektrodenverhalten und verwendete Referenzdaten helfen gemeinsam bei der Entscheidung, ob weitergearbeitet werden kann.
Liegt die Kontrolle außerhalb der vorher festgelegten Bedingung, stoppen Sie die betroffene Messreihe und untersuchen Sie die Ursache. Wiederholtes Neukalibrieren erklärt die Abweichung nicht. Prüfen Sie zuerst Pufferidentität, Sauberkeit und Temperatur, anschließend Elektrode und Anschlüsse.
Die Akzeptanz der Probenmessung ist eine weitere Frage: War die Entnahme geeignet? Wurde die vorgeschriebene Temperatur eingehalten? Stabilisierte sich der Wert nach den festgelegten Bedingungen? Auch ein gut kalibriertes Präzisionsgerät kann ein Ergebnis liefern, das wegen abweichender Probenbehandlung wiederholt oder mit einer Anmerkung versehen werden muss.
Temperaturgleichgewicht und Vergleichbarkeit
Temperatursensor und pH-Elektrode müssen dieselbe tatsächliche Messumgebung erfassen. Achten Sie bei einer separaten Temperatursonde darauf, dass sie richtig in der Probe liegt. Eine neben dem Gefäß gemessene Lufttemperatur ersetzt nicht die Flüssigkeitstemperatur.
Bringen Sie eine kalte Probe an einen warmen Messplatz, können sich Flüssigkeit und Sensoren zeitlich verändern. Eine kurzzeitig ruhige Anzeige beweist nicht, dass alle Temperaturübergänge beendet sind. Das Verfahren muss Ablesebedingung und notwendige Wartezeit bestimmen.
Beim Vergleich von Ergebnissen verschiedener Tage ist daher die Temperatur neben dem pH eine wichtige Interpretationsangabe. Schreiben Sie Unterschiede nicht ausschließlich Elektrodenalterung oder Prozessänderung zu, bevor Sie die Messbedingungen verglichen haben. ATC macht diese Prüfung nicht entbehrlich.
Was zeigen wiederholte Messungen?
Wiederholte Ablesungen können kurzfristige Schwankungen zeigen. Legen Sie aber vorher fest, was wiederholt wird. Mehrfaches Ablesen in demselben Gefäß ist etwas anderes als erneute Entnahme, Vorbereitung und Messung. Die zweite Vorgehensweise umfasst die Variabilität weiterer Schritte.
Ein illustratives Beispiel: Bei einer homogenen Probe liegen mehrere Ergebnisse unter gleichen Bedingungen eng beieinander, während eine Kontrolllösung systematisch abweicht. Übereinstimmende Wiederholungen bestätigen das System dann nicht allein. Die Abweichung der Referenzkontrolle muss gesondert geklärt werden.
Ist dagegen die Kontrolle geeignet, während unabhängig entnommene Proben streuen, prüfen Sie auch Homogenität und Entnahmeverfahren. Der nächste Schritt muss kein Gerät mit feinerer Auflösung sein. Ermitteln Sie zuerst, welcher Prozessabschnitt den Unterschied verursacht.
Über Messunsicherheit nachdenken
Die angegebene Gerätegenauigkeit beschreibt nicht automatisch den gesamten Weg von der Probe zum berichteten Ergebnis. Sammeln Sie zuerst wesentliche Einflussfaktoren: Referenzlösung, Temperatur, Wiederholbarkeit, Probenbehandlung und Elektrodenverhalten.
Als Grundlage können Datenblätter, Zertifikate und eigene Messerfahrungen dienen. Es ist nicht richtig, alle Zahlen unter allen Umständen einfach zu addieren oder die kleinste auszuwählen. Passen Sie das Verfahren der zahlenmäßigen Abschätzung an Laboraufgabe und verwendete metrologische Methode an.
Nahe einem Grenzwert muss die Entscheidungsregel vorab klar sein. Die letzte Displayziffer beantwortet nicht jede Konformitätsfrage. Anforderungen, Messunsicherheit und akzeptierte Bewertungsregel sind gemeinsam notwendig.
Datenaufzeichnung: Was leistet der Gerätespeicher?
Interne Aufzeichnung kann manuelles Übertragen verringern. Die Daten müssen weiterhin der richtigen Probe zugeordnet werden. Ein pH-Wert ohne Kennung und Bedingungen ist später schwer interpretierbar. Legen Sie eindeutig fest, wann gespeichert und wie das Ergebnis benannt wird.
Prüfen Sie bei einem neuen Gerät den ganzen Weg: Identifikation, Messung, Speicherung, Übertragung und Wiederfinden. Kontrollieren Sie erforderliche Exportfelder und den Umgang der Software mit Dezimaltrennzeichen, Zeit und Einheiten. Das sind Fragen der Datenqualität, keine Eigenschaften der pH-Elektrodengenauigkeit.
Auch ein konsequent geführtes manuelles Protokoll kann nachvollziehbar sein. Wählen Sie Elektronik nach Probenzahl und Dokumentationsbedarf. Ein PC-Anschluss oder eine als GLP bezeichnete Funktion bestätigt allein nicht die Konformität eines ganzen Laborprozesses.
Elektrodenzustand verfolgen und warten
Richtige Lagerung und probengerechte Reinigung sind tägliche Voraussetzungen der Labor-pH-Messung. Protokollieren Sie langsamere Reaktion, ungewöhnlich häufigen Reinigungsbedarf und veränderte Kontrollergebnisse. So lassen sich Verschlechterungen rechtzeitig untersuchen.
Entscheiden Sie über den Elektrodenwechsel nicht nur nach dem Kalenderalter. Medium, Belastung, Lagerung und Kontrollergebnisse beschreiben den Zustand gemeinsam. Physische Schäden lassen sich nicht durch Kalibrieren beheben. Bei Fehlern auch nach geeigneter Reinigung und Konditionierung sind weitere Untersuchung oder Ersatz erforderlich.
Die Glaskörperelektrode AD1131B kann beispielsweise zu einem System mit separater Sonde gehören. Prüfen Sie immer die Kompatibilität mit Gerät und Probe. Bei nachfüllbaren Elektroden richten sich Elektrolyt und Handhabung der Füllöffnung nach der jeweiligen Anleitung. Übertragen Sie die Pflege einer geschlossenen Taschenmesselektrode nicht automatisch auf eine anders aufgebaute Laborsonde.
Was tun nach einem unerwarteten Laborergebnis?
Bewahren Sie zuerst die Messdaten auf und kennzeichnen Sie die Abweichung. Prüfen Sie Probenkennung, Vorbereitung, Temperatur und letzte akzeptierte Referenzkontrolle. Wählen Sie anschließend eine gezielte Untersuchung: neue Kontrolllösung, geeignete Wiederholung oder Elektrodenprüfung, je nach Erscheinung.
Löschen Sie ein Ergebnis nicht nur, weil es nicht der Erwartung entspricht. Die Untersuchung soll Messfehler und tatsächliche Probenänderung unterscheiden. Über die Gültigkeit und möglicherweise betroffene frühere Proben entscheidet das eigene Laborverfahren.
Der pH-Fehlersuchleitfaden gibt eine praktische Reihenfolge für die getrennte Prüfung von Puffer, Elektrode und Probe. Ziel ist eine dokumentierbare Ursachenklärung und Behebung, damit die nächste Serie unter bewertbaren Bedingungen beginnt.
Beispiel eines Kontrollplans für eine Messreihe
Diese Struktur veranschaulicht die Planung und ist keine Vorgabe einer konkreten Norm. Tatsächliche Häufigkeiten und Akzeptanzgrenzen sind für die Methode festzulegen. Der Plan verknüpft jede Kontrolle vorher mit einer Entscheidung, sodass bei Fehlern nicht improvisiert werden muss.
| Zeitpunkt | Kontrollgegenstand | Vorab zu klärende Entscheidung |
|---|---|---|
| Arbeitsbeginn | Identifikation von Gerät, Elektrode, Lösungen und Proben. | Darf bei fehlender oder ungeeigneter Voraussetzung begonnen werden? |
| Nach der Kalibrierung | Vorgeschriebene Referenzkontrolle und Systemverhalten. | Welches Ergebnis erlaubt die Akzeptanz des Systems? |
| Während der Reihe | Kontrollproben oder Lösungen nach Verfahren. | Wann muss die Reihe gestoppt und untersucht werden? |
| Nach Wartung | Funktion nach Reinigung oder Elektrodenwechsel. | Welche Prüfung ist vor dem Weiterarbeiten notwendig? |
| Am Ende | Abschlusskontrolle und vollständige Dokumentation. | Welche Ergebnisse sind akzeptabel, welche müssen überprüft werden? |
Legen Sie auch Datenaufbewahrung und Zuständigkeit für Abweichungen fest. In einem kleinen Labor kann dieselbe Person die Aufgaben erledigen; die Trennung der Schritte bleibt hilfreich. Messdurchführung und Ergebnisakzeptanz können zwei verschiedene Bewertungen verlangen.
Wann sollte das Präzisions-pH-Messgerät ersetzt werden?
Trennen Sie zunächst Grenzen des Grundgeräts von denen der Elektrode und des Verfahrens. Fehlen notwendige Auflösung, Messmodi oder Datenfunktionen, ist das eine Gerätewahlfrage. Scheitert die Referenzkontrolle wegen einer verschmutzten Elektrode, führen Sie zuerst die vorgeschriebene Pflege durch.
Planen Sie bei einem neuen System den Vergleich anhand von Proben, die die tatsächliche Arbeit repräsentieren. Geeignetes Verhalten im Puffer ist Voraussetzung, zeigt aber nicht das Verhalten in jeder komplexen Probe. Bewerten Sie deshalb Elektrode und Messverfahren auch für die konkrete Aufgabe.
Dokumentieren Sie Umstellungszeitpunkt, neue Geräte- und Elektrodenkennungen sowie Kontrollen. So ist die Änderung bei Unterschieden zwischen früheren und neuen Daten bekannt. Führen Sie dasselbe Protokoll nicht ohne Kennzeichnung fort, als wäre das System unverändert.
Wie berichtet man ein Labor-pH-Ergebnis?
Geben Sie eine eindeutige Probenkennung und die erforderlichen Bedingungen einschließlich Messtemperatur an. Bei vorbereiteten Proben muss Benennung oder Methodenverweis das Vorgehen erkennen lassen. Der Empfänger soll verstehen, worauf die Zahl genau bezogen ist.
Wählen Sie berichtete Dezimalstellen nach Berichtsregel und belastbaren Messeigenschaften. Nicht jede intern gespeicherte Ziffer muss in den Abschlussbericht übernommen werden. Der Detailgrad soll zur Methode und zur Ergebnisbewertung passen.
Verdecken Sie Auffälligkeiten nicht mit nachträglich geglätteten Daten. Eine dokumentierte Anmerkung hilft bei der Beurteilung der Nutzbarkeit. Der Wert eines Präzisions-pH-Messgeräts liegt daher neben der feinen Anzeige in einem überprüfbaren Messablauf.
Häufige Fragen
Bedeuten drei Dezimalstellen automatisch ein zuverlässigeres Ergebnis?
Nein. Die Anzeigefeinheit ist eine einzelne technische Eigenschaft. Geeignetes Funktionieren des gesamten Systems und Verfahrens muss gesondert nachgewiesen werden.
Muss vor jeder Messung neu kalibriert werden?
Bestimmen Sie die Häufigkeit anhand von Methode, Geräteanleitung und Systemverhalten. Vorgeschriebene Kontrollen innerhalb einer Messreihe helfen, Drift zu erkennen.
Reicht ein Präzisions-pH-Messgerät allein für Qualitätskontrolle?
Das Gerät ist ein Systemteil. Probenahme, geeignete Elektrode, Referenzlösungen, Kontrollplan und Ergebnisbewertung sind ebenfalls nötig. Die Aufgabe bestimmt die vollständige Ausstattung. „Präzision“ allein ersetzt keinen Nachweis, dass die Methode die Entscheidung unterstützt.
Warum wird die Puffercharge benötigt?
Chargendaten machen die Referenzlösung einer Messreihe und ihrer Dokumentation nachvollziehbar. Bei späteren Fragen zur Lösung lassen sich betroffene Ergebnisse leichter identifizieren. Die genauen Aufzeichnungspflichten bestimmt das Laborverfahren.
Ist der Mittelwert wiederholter Messungen immer genauer?
Mitteln kann bei bestimmten zufälligen Schwankungen helfen, entfernt aber keinen systematischen Fehler. Bei falscher Referenz, veränderlicher Probe oder ungeeignetem Verfahren klären Sie zuerst die Ursache. Legen Sie außerdem fest, ob die Wiederholungen dieselbe Messaufgabe repräsentieren.
Was bedeutet eine Änderung nur der letzten Ziffer?
Beurteilen Sie Auflösung, Stabilitätsbedingung und Messumstände gemeinsam. Schwankung beweist allein keinen Defekt, eine unveränderte Anzeige keine geeignete Genauigkeit. Akzeptieren Sie das System anhand der vorgeschriebenen Kontrolle.
Kann dieselbe Elektrode für sämtliche Laborproben verwendet werden?
Das hängt von Probeneigenschaften und Herstelleranwendung ab. Unterschiedliche Leitfähigkeit, Konsistenz oder Ablagerungsneigung können verschiedene Anforderungen stellen. Prüfen Sie die Eignung in der tatsächlichen Aufgabe. Ein weiter pH-Bereich bedeutet keine universelle Verwendbarkeit.
