Glasmembran der pH-Elektrode: Aufbau, Funktion und Auswahl

Wie die Glasmembran einer pH-Elektrode arbeitet: Temperatur, Widerstand, Säure- und Alkalifehler, Glaszusammensetzung und passende Elektrodenformen.

11 Minuten Lesezeit
Teilen:
Glasmembran der pH-Elektrode: Aufbau, Funktion und Auswahl

Aufbau einer pH-Glaselektrode

pH-Elektroden sind häufig kombinierte Elektroden: pH-empfindliche Messhälfte und Referenzsystem befinden sich in einem gemeinsamen Körper. Hier betrachten wir vor allem die Glasmembran der Messhälfte. Bei einer üblichen Glaselektrode sitzt die empfindliche Membran am Ende; je nach Konstruktion bildet sie eine Kugel, Spitze oder flache Fläche.

Das empfindliche Glas kann eine andere Zusammensetzung haben als das tragende Glasrohr. Bei einer verbreiteten Herstellungsweise wird die Membran geformt und mit dem Rohr verbunden. Glasbläserische Arbeit, automatisierte Schritte und Qualitätskontrollen können dabei zusammenwirken. Der Ausgangstext stellt große automatisierte Hersteller kleinen Werkstätten gegenüber. Aus der Betriebsgröße allein lässt sich jedoch weder Gleichmäßigkeit noch Messqualität ableiten; entscheidend sind überprüfte Eigenschaften und Fertigungskontrollen.

Das folgende Bild verlinkt ein Video zur Herstellung einer pH-Glasmembran und Elektrode. Es ist ein externer Anschauungsverweis mit englischer Bildbeschriftung; die Aufnahme ist keine Spezifikation einer hier angebotenen Elektrode.

Videostandbild zur Herstellung einer pH-Glasmembran
Verlinktes Herstellungsbeispiel: Verbinden beziehungsweise Formen des pH-empfindlichen Glases. Die englische Beschriftung des Originalstandbilds bleibt erhalten.

Glasmembranen sind empfindlich gegen mechanische Beschädigung. Die im Ausgangsbeispiel genannten etwa 200–800 µm sind ein illustrativer Bereich, keine zugesicherte Dicke sämtlicher Elektroden. Die gefüllte Glasmembran vorsichtig behandeln, vor Stößen schützen und einen gewöhnlichen Glassensor nicht gewaltsam in feste Proben drücken.

Foto und Schema der Messhälfte einer pH-Glaselektrode
Schema der Messhälfte: Ag bezeichnet den Silberkontakt, AgCl seine Silberchloridbeschichtung, pH 7 einen beispielhaften inneren Puffer und M die Glasmembran. Diese Darstellung zeigt nicht das vollständige äußere Referenzsystem einer kombinierten Elektrode.

Im dargestellten inneren Messsystem steht ein definierter Elektrolyt mit der Innenseite der Membran und dem Ag/AgCl-Kontakt in Verbindung. Das Ausgangsbeispiel beschreibt Kaliumchlorid und einen Puffer um pH 7. Die tatsächliche Zusammensetzung ist konstruktionsabhängig. Den inneren Kontakt der Messhälfte und die separate Referenzhälfte einer kombinierten Elektrode nicht gleichsetzen; auch ihre Fülllösungen müssen nicht identisch sein.

Temperatur und Widerstand der Glasmembran

Bei vergleichbarer Geometrie kann eine größere Glasdicke den elektrischen Widerstand erhöhen. Er hängt außerdem von Fläche, Glaszusammensetzung, Hydratation und Temperatur ab. Bei niedriger Temperatur steigt der Widerstand vieler pH-Gläser; der Messgeräteingang muss für hochohmige Elektroden geeignet sein. Saubere Kontakte, geeignete Kabel und ein intakter Sensor sind deshalb wichtig.

Schematische Abnahme des Membranwiderstands mit steigender Temperatur
Nachgezeichnete illustrative Ausgangskurve: T in °C und Widerstand in MΩ, Temperaturskala 25/50/75/100/125 °C und Widerstandsskala 0–14 MΩ. Gezeigt wird ungefähr eine Abnahme von 12 MΩ bei 25 °C auf unter 1 MΩ bei 125 °C. Das sind keine Messdaten oder zulässigen Temperaturen einer bestimmten ADWA-Elektrode.

Für sehr reines beziehungsweise niedrig leitfähiges Wasser sind geeignete Elektroden und Verfahren erforderlich. Der Ausgangstext vergleicht den Widerstand des Wassers mit dem Membranwiderstand im Megaohmbereich. Ein solcher Vergleich ohne Angabe von Geometrie und Messanordnung ist jedoch nicht ausreichend. Referenzübergang, geringe Pufferkapazität, Probenentnahme, Verunreinigung, Kohlendioxidaufnahme und Stabilisierung können das Ergebnis beeinflussen; eine Auswahl allein nach „niedrigem Glaswiderstand“ genügt nicht.

Einige Gläser und Elektrodenkonstruktionen eignen sich besonders für niedrige, andere für höhere Temperaturen. Die Glaszusammensetzung beeinflusst den Widerstand ebenfalls. Beachten Sie stets die zulässigen Bedingungen der gesamten Kombination aus Gerät, Elektrode und Probe; die bis 125 °C gezeichnete Kurve erteilt keine Freigabe für eine solche Anwendung.

Säurefehler und Alkalifehler

In stark sauren oder alkalischen Medien kann die Glasantwort von einem idealen Verlauf abweichen. Der Ausgangstext nennt pH < 1 und pH > 13 als Beispiele. Das sind keine universellen Grenzen: Fehler hängen unter anderem von Glas, Temperatur und Zusammensetzung ab. Bei einem Alkalifehler kann eine zusätzliche Empfindlichkeit gegenüber Kationen wie Natrium eine Rolle spielen.

Historische Vergleichskurven von Säure- und Alkalifehlern verschiedener pH-Gläser
Illustrative historische Kurven mit der ursprünglichen Vorzeichenrichtung: pH −2 bis 14, ΔpH oben −1,0 und unten +0,5. A: Corning 015 in H₂SO₄; B: Corning 015 in HCl; C: Corning 015 mit 1 M Na⁺; D: Beckman-GP mit 1 M Na⁺; E: L & N Black Dot mit 1 M Na⁺; F: Beckman Type E mit 1 M Na⁺. Die nachgezeichneten Linien sind keine aktuellen ADWA-Kalibrierdaten.

Die Darstellung illustriert, dass bestimmte historische Gläser in bestimmten Lösungen bereits oberhalb von etwa pH 10 deutlich abweichen können. Daraus folgt keine identische Fehlergrenze für ein anderes Modell. Eine passende Glaszusammensetzung kann unerwünschte Einflüsse vermindern; die Aussage, man könne immer nur einen der beiden Fehler vollständig beseitigen, wäre zu pauschal.

Wenn extreme Säure- oder Alkalibedingungen für Ihre Aufgabe wichtig sind, wählen Sie eine dafür spezifizierte Elektrode und prüfen Sie auch Referenzsystem und chemische Beständigkeit. Der elektronische Anzeigebereich eines Geräts kann beispielsweise −2 bis +16 pH umfassen. Das ist nicht automatisch der Bereich der angeschlossenen Membran. Auch der im Ausgangsbeispiel genannte Elektrodenbereich 0–13 pH ist modellabhängig; Gerät, Sonde und Verfahren gemeinsam beurteilen.

Wie die Glaszusammensetzung die Eigenschaften beeinflusst

pH-empfindliches Glas ist kein gewöhnliches Fensterglas. Zusammensetzung und Verarbeitung beeinflussen unter anderem Widerstand, Selektivität, chemische Beständigkeit und Formbarkeit. Hersteller veröffentlichen nicht jede Rezeptur; historische Patente beschreiben jedoch konkrete Beispiele. Die folgende Tabelle überträgt alle vier Zusammensetzungen aus der ursprünglichen Abbildung in lesbaren Text.

Historisches BeispielLi₂OSiO₂Cs₂OLa₂O₃Pr₂O₃Ta₂O₅BaOEr₂O₃PtO₂
US4297193A, Beispiel 333532336———
US4297193A, Kontrollglas A; Bezug auf US4028196A335326—6———
US2444845A, Anspruch 2286322——5——
HU219329B, Beispiel 1, PtO₂-Variante2467,5—4——40,30,2

Die Zahlen sind Molprozent der angegebenen Oxide in ausgewählten Ausgangszusammensetzungen vor dem Schmelzen. Ein Gedankenstrich bezeichnet einen im betreffenden Beispiel nicht aufgeführten Bestandteil. Im ungarischen Patent wird für Beispiel 1 auch eine PdO₂-Alternative genannt; hier ist die in der Ausgangsabbildung gewählte PtO₂-Variante wiedergegeben. Die Tabelle ist weder Herstellungsanleitung noch Zusammensetzungserklärung aktueller ADWA-Elektroden.

Einige Bestandteile und die Verarbeitung können aufwendig sein. Historische Beispiele beschreiben Schmelzen im Platintiegel, längeres Erhitzen, Formen und kontrollierte Verarbeitung. Fachwissen sowie manuelle und automatisierte Arbeitsschritte sind erforderlich. Daraus lässt sich jedoch keine pauschale Qualitätsgarantie ableiten. Die Behauptung, preisgünstige Hersteller hätten grundsätzlich teure Bestandteile „weggespart“, ist ohne produktspezifischen Nachweis nicht belastbar. Für die Auswahl zählen dokumentierte Eigenschaften und Eignung, nicht allein der Preis.

Wie entsteht das pH-Signal?

Auf den beiden Oberflächen des pH-Glases bilden sich bei Kontakt mit einem wässrigen Medium dünne hydratisierte Schichten. An den Grenzflächen findet Ionenaustausch statt; es entsteht ein Potential, das mit der Aktivität der Wasserstoffionen zusammenhängt. Die innere Seite befindet sich unter definierten Bedingungen, während die äußere Seite auf die Probe reagiert.

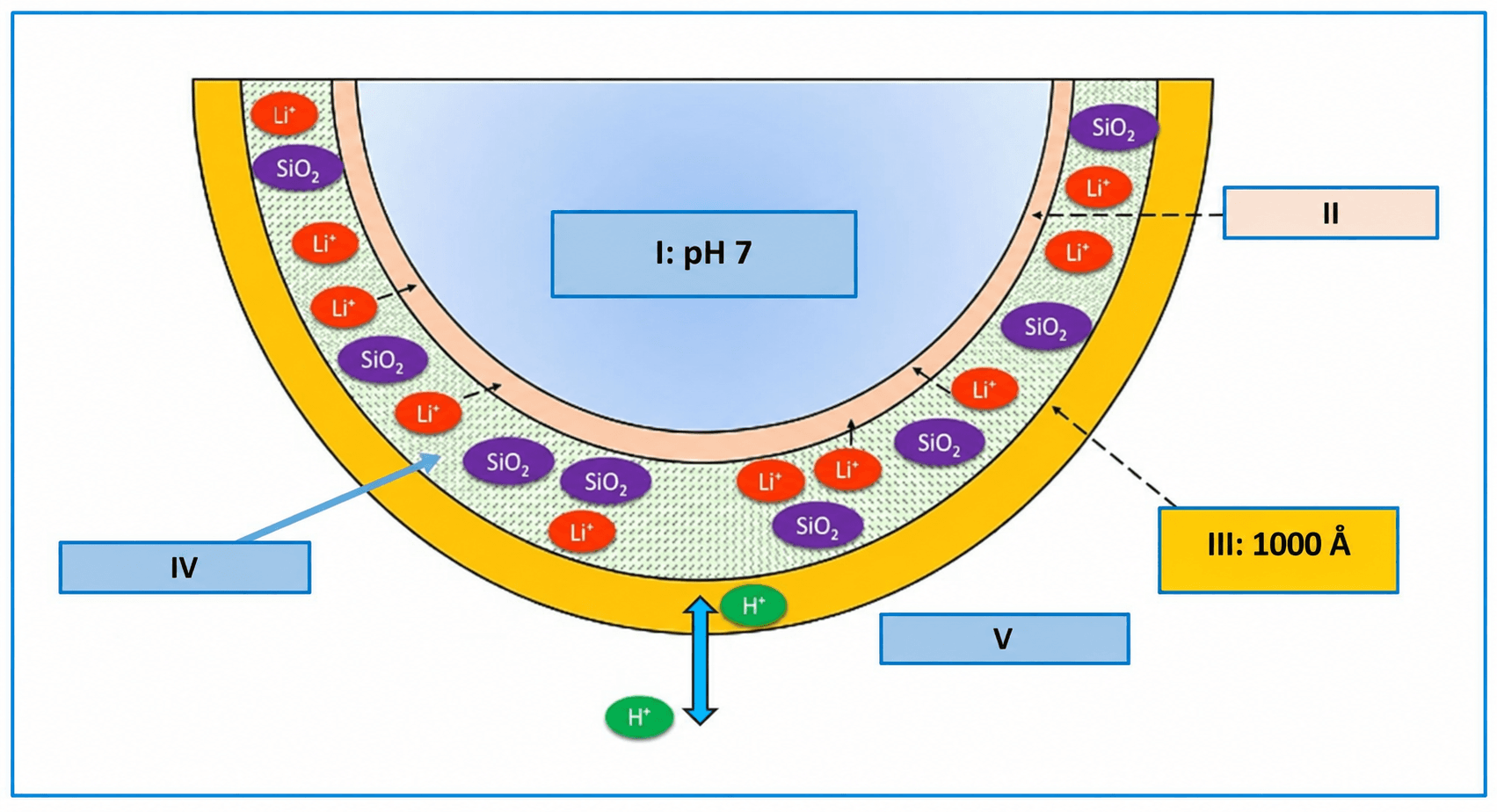

Schematischer Ionenaustausch an den hydratisierten Schichten einer Glasmembran
I: beispielhafter innerer Puffer bei pH 7; II: innere hydratisierte Schicht; III: äußere hydratisierte Schicht, im Ausgangsschema mit 1000 Å bezeichnet; IV: Glasmembran; V: äußere Probenlösung. Li⁺, SiO₂ und H⁺ sind schematische chemische Bezeichnungen, keine universelle Glasrezeptur oder maßstäbliche Teilchenanordnung.

Die im Ausgangstext genannten 10⁻⁴ mm entsprechen 100 nm beziehungsweise 1000 Å. Das ist eine Größenordnung des dargestellten Modells, keine feste Schichtdicke für jede Elektrode. In der Glasmatrix tragen bewegliche Ionen abhängig von ihrer Zusammensetzung zum Ladungstransport bei; bei lithiumsilikathaltigen Gläsern sind Lithiumionen ein wichtiges Beispiel.

Im Ausgangsmodell ist der innere Puffer bei pH 7 konstant; die äußere Probe kann relativ zu diesem Wert saurer oder alkalischer sein. Für wässrige Proben liegt die Neutralgrenze nur bei etwa 25 °C ungefähr bei 7. Der Mechanismus lässt sich nicht allgemein als Einbau von OH⁻ in eine negativ geladene äußere Schicht erklären. Entscheidend sind Aktivität und Ionenaustausch an den hydratisierten Grenzflächen sowie die Potentialdifferenz des vollständigen Messsystems.

Ideale Beziehung zwischen pH und Elektrodenpotential als Anschauungsgraph
Idealisiertes Ausgangsbeispiel: bei pH 4 etwa +177,5 mV, bei pH 7 etwa 0 mV und bei pH 10 etwa −177,5 mV. Die englische Gleichungsbeschriftung nennt −2,3 RT/nF und näherungsweise −59,18 mV/pH bei 25 °C beziehungsweise 298 K. Dies ist ein Anschauungsmodell; Nullpunkt, Vorzeichen und reale Antwort hängen von Messanordnung und Kalibrierung ab.

Die Steigung wird häufig mit dem englischen Begriff slope bezeichnet. Die ideale absolute Nernst-Steigung bei 25 °C beträgt ungefähr 59,16 mV je pH-Einheit. Der Ausgangstext rundet auf 59,18 beziehungsweise etwa 60 mV pro pH. Diese Näherungen beschreiben denselben theoretischen Größenbereich; sie sind keine zugesicherte Steigung einer beliebigen Sonde. Die Grafik enthält außerdem die gerundete Schreibweise −T × 0,1985; sie ist ebenfalls Teil des historischen Anschauungsbeispiels und keine Gerätespezifikation. Der Faktor 2,3 in der Grafik ist gerundet; T steht für die absolute Temperatur, R für die Gaskonstante, F für die Faraday-Konstante und n hier für die Ladungszahl 1.

Praktische Werte können von der idealen Linie abweichen. Eine Kalibrierung bestimmt die tatsächliche Systemantwort; 0 mV bei pH 7 ist keine universelle Eigenschaft jeder Kombination. Temperatur verändert die Steigung und kann zusätzlich das chemische pH der Probe verändern. Die Hydratation des empfindlichen Glases erhalten Sie durch modellgerechte Pflege und Lagerung.

Formen der Glasmembran und passende Anwendungen

Membranen können kugelförmig, konisch, flach oder halbkugelförmig ausgeführt sein. Jede Geometrie hat je nach Aufgabe Vor- und Nachteile. Der gesamte Sensor, sein Referenzsystem und die erlaubte Anwendung sind wichtiger als die Form allein.

Beispiele kugelförmiger, konischer und flacher Elektrodenenden
Drei ursprüngliche Formbeispiele: kugelförmig, konisch und flach. Die Fotos illustrieren die Geometrie, nicht die Eignung für jede hier genannte Probe.

Kugelförmige pH-Elektroden werden beispielsweise für geeignete Laborlösungen eingesetzt. Eine größere Oberfläche kann elektrische und mechanische Eigenschaften beeinflussen, erhöht aber nicht automatisch die Nernst-Steigung oder die Stärke des pH-Potentials. Verschmutzung und Probenbeschaffenheit bleiben relevant.

Geeignete Elektroden für verschmutzte oder dickflüssige Proben können je nach Bauart auch für saure Sahne, Joghurt, Mayonnaise, Marmelade oder Honig infrage kommen. Für das Einstechen in Fleisch, Früchte, Käse oder Boden benötigen Sie eine ausdrücklich dafür geeignete Konstruktion und gegebenenfalls ein vorgesehenes Schutz- oder Schneidteil. Eine konische Glasspitze allein erteilt dafür keine Freigabe; weder Glasbruch noch hygienische Anforderungen werden dadurch ausgeschlossen.

Flache Elektroden werden für bestimmte Oberflächen- oder Prozessmessungen eingesetzt; passende tragbare Messgeräte sind nach ihrer Sondenkompatibilität auszuwählen. Eine flache Form kann die Reinigung erleichtern, garantiert aber nicht bei jedem Modell weniger Ablagerungen als eine Kugelform.

Schematische Strömung an kugelförmigem und flachem Elektrodenende
A: kugelförmiges Ende; B: flaches Ende. Die nachgezeichneten Strömungspfeile veranschaulichen die Formen; sie sind keine gemessene Strömungs- oder Verschmutzungsprüfung und keine allgemeine Rangfolge der Sensoren.

Mit entsprechend spezifizierten flachen Sonden können definierte Oberflächenverfahren beispielsweise an Papier, Holz, Wänden oder Beton durchgeführt werden. Das Ergebnis hängt von Probenvorbereitung, Flüssigkeitsmenge, Kontakt und Messzeit ab. Der Ausgangstext beschreibt einen Tropfen destillierten Wassers, in dem sich lösliche Bestandteile sammeln sollen. Ein beliebiger Tropfen und eine frei gewählte Wartezeit sind jedoch keine universelle Referenzmethode für all diese Materialien.

Illustration einer speziellen flachen Sonde bei einer Oberflächenmessung
Ursprüngliche Abbildung einer speziellen Sonde an einer Hautoberfläche. Das Foto ist keine Anleitung oder Freigabe für einen gewöhnlichen Labor- oder Pooltester am menschlichen Körper.

Hautmessungen und Anwendungen im Körper setzen dafür vorgesehene Geräte sowie geeignete fachliche Verfahren voraus. Die genannten Beispiele kleiner oder halbkugelförmiger Membranen umfassen spezielle gastroenterologische beziehungsweise schluckbare Sensoren, Sonden zur vaginalen pH-Bestimmung und Forschungssonden für enge Gefäße. Ein kleiner Durchmesser allein beweist keine medizinische Eignung.

Kleine spezielle Glaselektrode über einem Laborgefäß
Ursprüngliches Beispiel einer kleinen Glaselektrode und ihrer Spitze. Die Abbildung belegt weder eine Freigabe für Messungen im Körper noch allgemeine Leistungsdaten sämtlicher Miniatursonden.

Hersteller kombinieren also unterschiedliche Formen, Glaszusammensetzungen und Membrandicken mit einem passenden Gesamtsystem. Wählen Sie die Sonde anhand der konkreten Probe und des definierten Verfahrens.

Welche Elektrodenparameter sollten Sie vergleichen?

Die Qualität einer pH-Messung hängt von mehreren Parametern ab. Technische Tabellen helfen zu entscheiden, ob eine Sonde eine praktische Messaufgabe erfüllen kann. Als Anschauungsbeispiel betrachten wir drei kombinierte ADWA-pH-Elektroden.

Illustrative Gegenüberstellung von AD1230B, AD1131B und AD1286
Aus der ursprünglichen Vergleichsabbildung abgeleitete, neu gezeichnete Illustration: A AD1230B, B AD1131B und C AD1286. Die Zeichnung ist keine maßstäbliche Produktaufnahme. Sämtliche Tabellenangaben und abweichende Herstellerwerte stehen unten in lesbarer Form.
ParameterAD1230BAD1131BAD1286
Maßangaben der ursprünglichen Bildpfeile139 mm und Ø 12 mm90 mm und Ø 12 mm120 mm und Ø 12 mm
Beschreibung der AusgangstabelleWirtschaftliche kombinierte pH-Elektrode mit KunststoffkörperKombinierte pH-Elektrode mit Glaskörper, nachfüllbarWirtschaftliche kombinierte pH-Elektrode mit Kunststoffkörper
pH-Bereich0–130–130–13
TemperaturangabeAusgangsabbildung: 0–80 °C; veröffentlichte Herstellerübersicht: empfohlener Betrieb 0–70 °C0–100 °C0–80 °C
ReferenzsystemDoppelter Übergang, Ag/AgClDoppelter Übergang, Ag/AgClDoppelter Übergang, Ag/AgCl
ÜbergangsmaterialKeramikKeramikPTFE; in der Ausgangstabelle als Teflon bezeichnet
Elektrolytausfluss in die Probe15–20 µl/h15–20 µl/hKeine Rate angegeben
ElektrolytGelAusgangstabelle: 3,5 M KCl + AgCl, nachfüllbar; Herstellerübersicht: 3,5 M KClPolymer
Maximaldruck der Übersicht2 bar0,1 bar3 bar
Integrierter TemperaturfühlerNeinNeinNein
Spitzenform und DurchmesserKugelförmig, 7,5 mmKugelförmig, 9,5 mmKugelförmig, 7,5 mm
KörpermaterialPEIGlasPEI
Kabel und AnschlussKoaxialkabel 1 m, BNCKoaxialkabel 1 m, BNCKoaxialkabel 2 m, BNC

Die ursprüngliche Abbildung und die veröffentlichte Herstellerübersicht enthalten nicht durchgehend identische Angaben. Die Herstellerübersicht zeigt für AD1230B und AD1286 jeweils 150 mm Gesamtlänge und 115 mm im unteren Maßabschnitt, für AD1131B 160 beziehungsweise 120 mm, jeweils Ø 12 mm. Diese Angaben nicht ohne Prüfung der Maßdefinition mit den Bildpfeilen 139/90/120 mm gleichsetzen. Auch die Temperaturangabe 0–80 °C der älteren AD1230B-Abbildung darf die Herstellerangabe 0–70 °C nicht ersetzen. Prüfen Sie die aktuelle Ausführung und das zugehörige Datenblatt vor einer Anwendung nahe den Grenzen.

Aus solchen Tabellen ergeben sich insbesondere folgende Auswahlkriterien:

  • Abmessungen des Elektrodenkörpers: Länge, Durchmesser und Platz zum Eintauchen.
  • Form und Maße der empfindlichen Spitze sowie ihre mechanischen Anforderungen.
  • Körpermaterial und seine Verträglichkeit mit Probe und Reinigung.
  • pH-Bereich der Elektrode, getrennt vom Anzeigebereich des Geräts.
  • Zulässige Temperaturbedingungen der gesamten Messanordnung.
  • Maximaldruck und ausdrückliche Eignung für eine Montage in Rohr oder Behälter; eine Druckzahl allein ist keine Installationsfreigabe.
  • Referenzsystem und Zahl der Übergänge; einen doppelten Referenzübergang nicht mit der Anzahl physischer Kontaktstellen verwechseln.
  • Material des Übergangs beziehungsweise der Salzbrücke und seine Eignung bei möglicher Verschmutzung.
  • Ausflussrate der inneren Referenzlösung in die Probe, sofern für das Modell angegeben.
  • Art und Zusammensetzung des Elektrolyten sowie Gel, Flüssigkeit und Nachfüllbarkeit.
  • Integrierter Temperaturfühler oder Bedarf an einem separaten Temperaturfühler.
  • Kabeltyp, Länge und elektrische sowie mechanische Anschlusskompatibilität.

ADWA-Sonden werden im Ausgangstext als wirtschaftliche Beispiele beschrieben. Aufwendigere Konstruktionen können längere Spezifikationstabellen benötigen. Die wirtschaftliche Einordnung ist aber weder eine Aussage über jeden Preis noch eine Garantie für eine bestimmte Anwendung.

Historische AD111-Illustration mit vier optionalen Elektrodenmodellen
Ausgangsillustration eines AD111 mit vier beschrifteten Beispielen: A AD1231B, B AD1131B, C OSH-12-01 und D IJ44C. Die ursprüngliche Anzeige zeigte 16,00; hier ist sie neutral leer und stellt kein Messergebnis dar. AD1231B ist die historische Bildbeschriftung und darf nicht ohne Prüfung als bestätigte aktuelle Modellnummer oder als AD1230B gelesen werden.

Die ursprünglichen Anwendungshinweise lauten: A für grundlegende Messungen, B für anspruchsvollere Messungen, C für Fleisch oder Käse und D für stark verschmutzte Proben. Diese vereinfachten Beschriftungen ersetzen keine Datenblätter. Bei einer Lebensmittel-Einstichsonde wie dem genannten OSH-12-01 muss die vorgesehene Bauart geprüft werden; beim IJ44C ist die spezielle Schutz- und Übergangskonstruktion modellgerecht zu behandeln. Aus dem Bild allein folgen weder vollständige Kompatibilität noch hygienische oder medizinische Zulassung.

An einem Messgerät können unterschiedliche, ausdrücklich kompatible Elektroden für unterschiedliche Aufgaben eingesetzt werden. Beim AD111 sind pH-Sonde, separate Temperatursonde, Messbereich und Betriebsbedingungen gemeinsam zu prüfen. Ein passender BNC-Stecker allein bestätigt nicht jede Funktion, Temperaturerfassung oder erreichbare Genauigkeit. Ein Sondenwechsel ändert nicht automatisch das freigegebene Verfahren.

Wenn Sie Fragen zur pH-Messung oder zur Auswahl haben, können Sie uns unter info@labornite.hu schreiben. Beschreiben Sie Probe, Temperatur und gewünschtes Verfahren, damit Gerät und Elektrode gemeinsam beurteilt werden können.
